一. 概 述

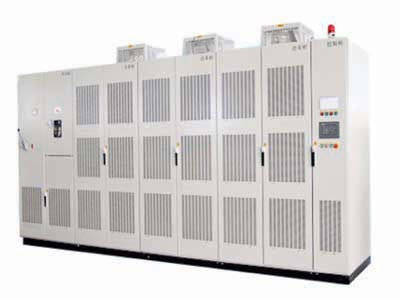

HKWB（SVG） 無功補償裝置是一種采用自換相變流電路的有源動態無功補償裝置，采用先進的技術設計制造，在響應速度、降低系統損耗、穩定系統電壓、增加線路傳輸能力和變壓器輸出能力、提高瞬變電壓極限、降低諧波電流、減少占地面積及有色金屬損耗諸多方面具有極大優勢。
二. 特 點
SVG型無功發生器是現代電力電子技術和基于高速DSP數字信號處理技術制成的新型電能質量綜合治理專用設備。采用“參考電流”計算方法構建出完美的目標正弦波，通過與CPLD/FPGA控制的超高速采樣系統實時采集的電流信號對比分析出無功和諧波的動態變化，無功實時需求和需要補償?shù)呢?fù)載電流，采用“實時跟蹤，精確制導”的自動跟蹤式諧波濾除方法控制IGBT實時逆變輸出；與系統中的諧波大小相等相位相反的補償電流，完美的濾除諧波，實現智能濾除諧波功能；容性或感性的基波電流，實現快速動態無功補償功能；相應的補償負載電流，實現三相平衡負載功能；阻尼電網諧振，穩定電網電壓，提高功率因數，防止諧波放大。本裝置具有以下突出特點：
1. 響應快：具有5ms以內的快速輸出無功特性，對快速的沖擊負荷具有更好的補償效果，對閃變有更好的抑制效果；
2. 連續補償范圍廣：SVG可以從額定感性額定容性工況分相連續無縫輸出無功功率；
3. 優異的諧波輸出特性：SVG既可以輸出近似正玄波的無功電流（不含諧波，用于電網補償），也可以輸出設定次數的諧波電流（用于負荷諧波濾波），即SVG輸出電流是完全可控的，可以滿足不同客戶的需要；
4. 超強補償能力：SVG輸出電流不依賴于系統電壓，表現為恒流源特性，在系統電壓跌落到20%時仍可以輸出額定無功電流，具有更寬的運行范圍；
5. 啟動沖擊�。篠VG部分采用自勵方式起動，起動快速且沖擊電流限制在很小的幅值；
6. 高可靠性：SVG采用N+1或N+2冗余主電路拓?fù)浣Y(jié)構，一個（或兩個）鏈節單元損壞后仍可繼續滿負荷運行。
三. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-10℃；
2. 海拔高度：海拔不超過2000m；
3. 相對濕度：日平均值不超過95%，月平均不超過90%；
4. 地震烈度：不超過8度；
5. 周圍環境：無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
|
